Datenblatt

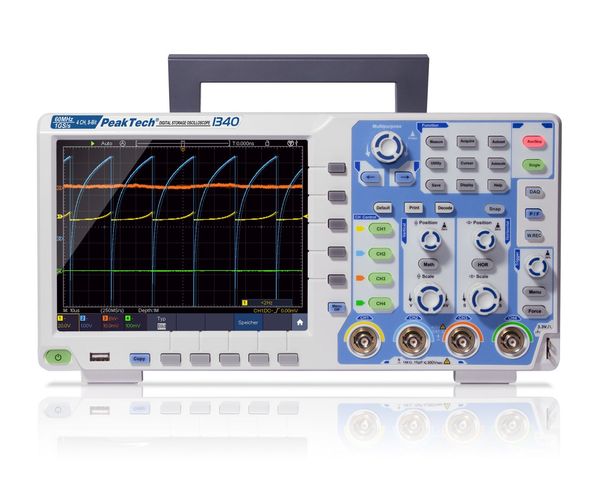

Digitales Speicheroszilloskop, 60 MHz / 4 CH, 1 GS/s

Artikel-Nr.: EAK-P-1340

Funktion und Verwendung

Das PeakTech 1340 ist ein 60 MHz 4-Kanal Digital-Speicheroszilloskop der neuesten Generation mit hochauflösendem TFT-Farbdisplay und umfassenden Zusatzfunktionen. Es verfügt über eine Abtastrate von bis zu 1 GS/s und überzeugt durch seine hohe Qualität und einfache Handhabung bei bestem Preis-/Leistungsverhältnis. Natürlich verfügen alle Modelle dieser Serie über einen XY-Modus und eine FFT-Funktion sowie einen integrierten Frequenzzähler. Eine Datenübertragung an den PC erfolgt über einen LAN-Anschluss oder die USB-Schnittstelle, wobei Wellenformen auch unterwegs auf einen USB-Speicherstick gesichert werden können.

Ausstattung und technische Daten

  • Bandbreite: 60 MHz
  • 4 Kanäle mit 1 GS/s Sampling bei einem Kanal, 500 MS/s bei zwei Kanälen und 250 MS/s bei vier Kanälen
  • Vertikale Skala: 1 mV - 10 V / div
  • Vertikale Auflösung: 8 Bit
  • Horizontale Skala: 2 ns - 1000 s / div
  • Speichertiefe: 40.000.000 Punkte
  • Hochauflösendes TFT-Farbdisplay mit 800 x 600 Bildpunkten
  • Bilddiagonale: 20 cm (8'')
  • LAN und USB-Device Anschluss zur Datenübertragung
  • Autoset-Funktion zur benutzerfreundlichen Bedienung
  • Aufzeichnungslänge von max. 40 Mio. Punkten
  • Automatische Messmodi, XY-Modus und FFT-Funktion
  • Sicherheit: EN 61010-1; CAT II 400V
  • Zubehör: USB-Kabel, Software-CD für Windows, Netzkabel, 4 Tastköpfe, Tragetasche und Bedienungsanleitung
  • Netzspannung: 110V/240V AC; 50/60Hz
  • Abmessungen: 340 x 180 x 90 mm
  • Gewicht: 2,6 kg
