Stern-Gerlach-Apparatur

Funktion und Verwendung

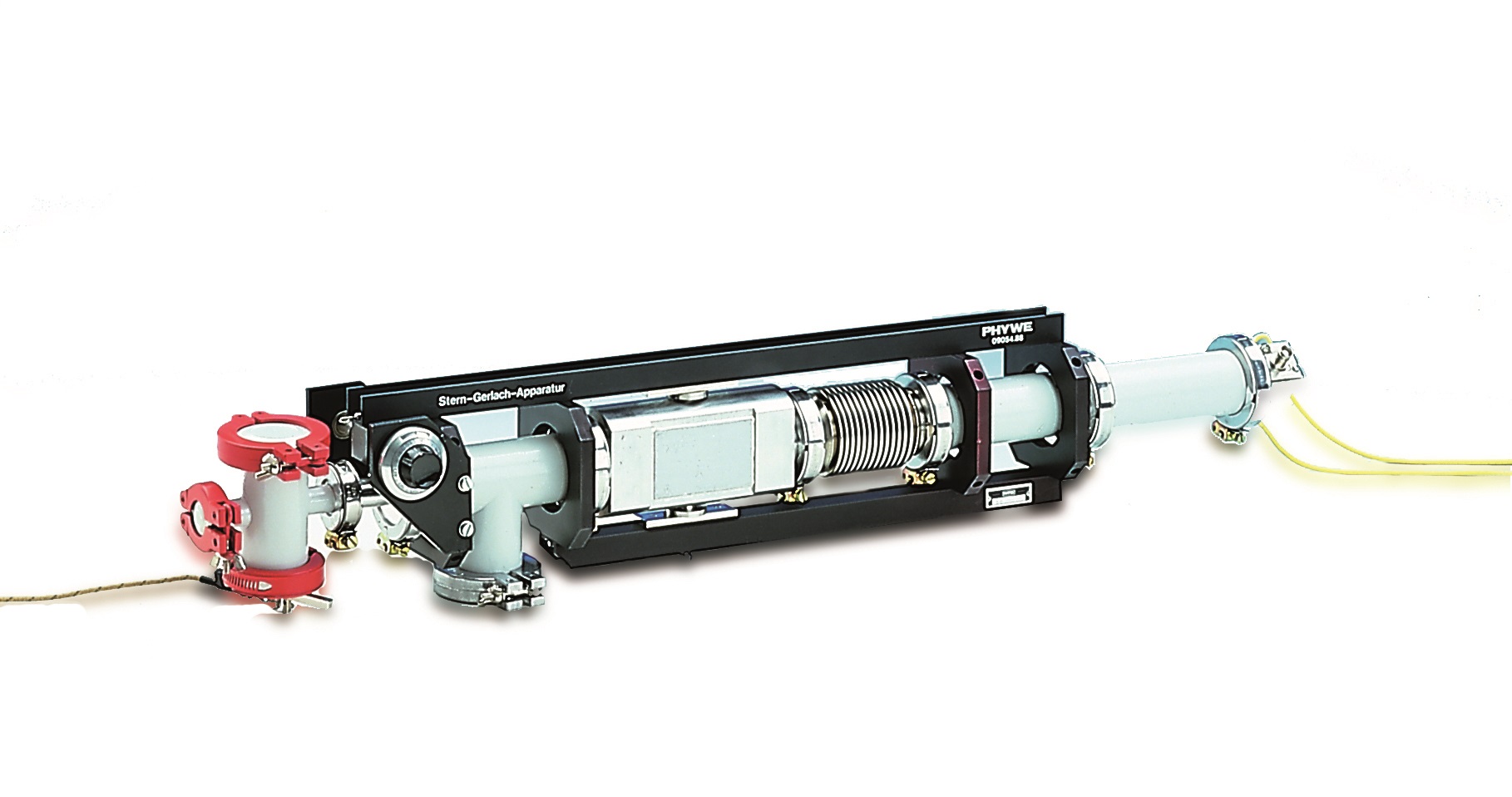

Stern-Gerlach-Apparatur

Ausstattung und technische Daten

• Atomstrahlofen
• Langmuir-Taylor-Detektor und magnetischem Analysator
• elektrisch heizbarer Kaliumverdampfer mit Justiervorrichtung und Thermoelement
• Ofenmaterial: Edelstahl
• Ofentemperatur: ca. 170 °C
• Thermoelement: NiCr-NiKalium
• Atomstrahl Querschnitt:0.5 x 4 mm²
• Langmuir-Taylor-Detektor elektrisch heizbarer Drahtdetektor mit Kollektor, Abschirmzylinder und Justiervorrichtung
• Detektordraht d = 0,25 mm Wolfram
• Betriebstemperatur: max. 1000°C
• Magnetischer Analysator
• speziell geformte Polschuhe aus magnetisch weichem Reineisen,vakuumdicht eingebaut.
• Polschuhlänge: 70 mm
• Polschuhspaltweite: 2 mm
• Detektor mittels eines metallischen Faltenbalges schwenkbar und vakuumdicht an den Analysator angeflanscht.
• Detektorschwenkung durch präzise Hebelführung mit Mikrometerverstellung
• Anschluss an Vakuumpumpstand über DIN Nennweite 40 mm Kleinflansch
• Maße H × B × T (mm):150 × 870 × 165
• Masse: 5200 g

Empfohlenes Zubehör

• Kompaktpumpstand auf rollbarem Tisch 09059.99
