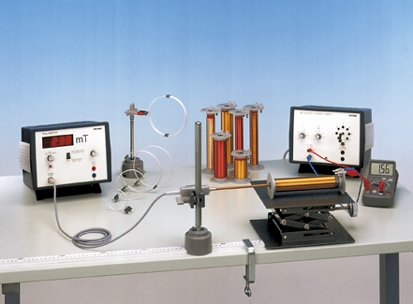

Magnetfeld von Einzelspulen / Biot-Savartsches Gesetz mit dem Teslameter

Artikel-Nr.: P2430201

Prinzip

Das Magnetfeld entlang der Achse der Drahtschleifen und -windungen der verschiedenen Dimensionen wird mit einem Teslameter (Hall-Sonde) gemessen. Die Beziehung zwischen der maximalen Feldstärke und der Dimensionen wird untersucht und zwischen den gemessenen und den theoretischen Auswirkungen wird verglichen.

Aufgaben

  1. Messung der magnetischen Flussdichte in der Mitte der verschiedenen Drahtwindungen mit der Hall-Sonde und Untersuchung ihrer Abhängigkeit vom Radius und der Anzahl der Umdrehungen.
  2. Bestimmung der Magnetfeldkonstante.
  3. Messung der magnetischen Flussdichte entlang der Achse langer Spulen und deren Vergleich mit den theoretischen Werten.

Lernziele

  • Drahtschlingenelektrode
  • Biot-Savart Gesetz
  • Hall-Effekt
  • Magnetfeld
  • Induktion
  • Magnetische Flussdichte

(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich)

Lieferumfang

Induktionsspulen, Satz (7 Spulen) 11007-88 1
Stromleiter, kreisförmig, Satz 06404-00 1
PHYWE Teslameter, digital 13610-93 1
Hall-Sonde, axial 13610-01 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Maßstab, l = 1000 mm 03001-00 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
Tonnenfuß, für 1 Stange, d ≤ 13 mm 02004-00 2
Stativstangen, Edelstahl, diverse Größen 02031-00 1
Verteiler 06024-00 1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 1
Labor-Hebebühne, 200 x 200 mm 02074-01 1
Reduzierstecker 4/2-mm-Buchse, 1 Paar 11620-27 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Stativklemme, Spannweite 80 mm mit Stellschraube 37715-01 1
