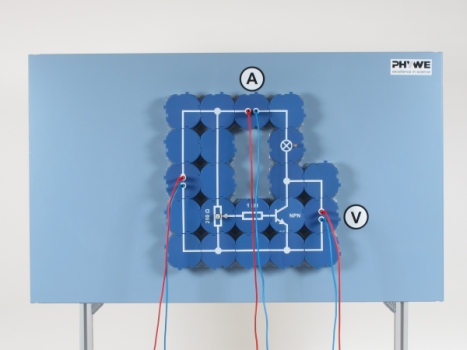

Der Transistor als Schalter Prinzip Im Demonstrationsversuch wird gezeigt, dass ein Transistor als kontaktloser elektronischer Schalter eingesetzt werden kann. Die Schüler bauen mit entsprechenden Bausteinen den gleichen Versuch auf. Vorteile - Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
- Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
- Hartvergoldete, korrosionsbeständige Kontakte
- Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar
|
PHYWE Hafttafel mit Gestell, Demo Physik
|
02150-00
|
1
| |
Leitungs-Baustein, gerade, DB
|
09401-01
|
5
| |
Leitungs-Baustein, winklig, DB
|
09401-02
|
5
| |
Leitungs-Baustein, T-förmig, DB
|
09401-03
|
4
| |
Leitungs-Baustein, unterbrochen, DB
|
09401-04
|
3
| |
Lampenfassung E10, DB
|
09404-00
|
1
| |
Widerstand 1 kOhm, DB
|
09414-10
|
1
| |
Potentiometer 250 Ohm, DB
|
09423-25
|
1
| |
Transistor NPN (BC337), DB
|
09456-00
|
1
| |
Elektrische Symbole für Demo-Tafel, 12 Stück
|
02154-03
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07363-01
|
3
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07363-04
|
3
| |
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A
|
13503-93
|
1
| |
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur
|
13840-00
|
2
| |
Glühlampen 4 V/0,04 A/0,16 W, Sockel E10 Set mit 10 Stück
|
06154-03
|
1
| |
