XR4 Röntgengerät Erweiterungsset Materialanalyse  ![]() Funktion und Verwendung Upgrade Set zur Erweiterung des XR 4.0 Röntgengeräts. Besonders geeignet zur qualitativen und quantitativen Röntgenfluoreszenzspektroskopie metallischer Proben in Physik und Materialwissenschaften (Non-destructive testing). Folgende Experimente und Themenfelder sind damit abgedeckt: - Verschiedene Arten von Proben können analysiert werden: Pulver, Festkörper, Flüssigkeiten
- Materialanalysen an reinen Metallen und mehrkomponentigen Legierungen
- Mosleys Gesetze
- Bestimmung der Gitterkonstante von Monokristallen
- Duane-Hunt-Verschiebungsgesetz
- Röntgenfluoreszenzspektroskopie zur Bestimmung von Schichtdicken
- Charakteristika, speziell Auflösungsvermögen eines Röntgenenergiedetektors
Vorteile - Zusammen mit dem Vielkanalanalysator kann das komplette Röntgen-Energiespektrum (2 - 35 keV) untersuchter Materialien bestimmt werden.
- Bestandteil des Sets ist der sensitive XR 4.0 X-ray Röntgenenergiedetektor mit einer Auflösung von FWHM < 400 eV, ratenunabhängig bis 20 kcps
- Der X-ray Röntgenenergiedetektor wird direkt und einfach auf das XR 4.0 X-ray Goniometer (09057-10) des Röntgengerätes montiert
- Direkter Anschluss des XR 4.0 X-ray Röntgenenergiedetektors über das interne und externe Buchsenfeld an den Vielkanalanalysator, der die Versorgungsspannungen bereitstellt.
- Sofort einsetzbar
- Anzeige über Bereitschafts-LED

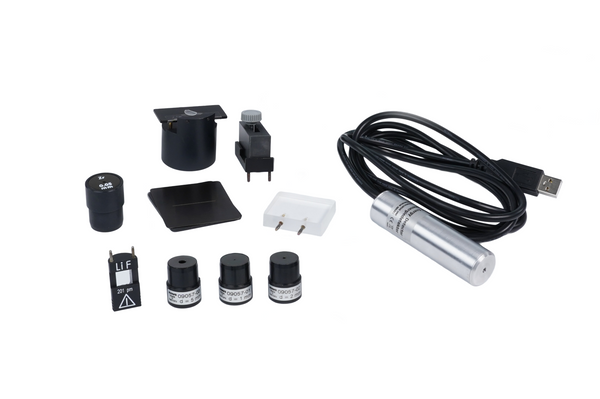

Ausstattung und technische Daten Das Set besteht aus folgenden wesentlichen Komponenten: - XR 4.0 X-ray Röntgenenergiedetektor (XRED)
- Vielkanalanalysator, erweiterte Version,
- measure Software Vielkanalanalysator
- XR 4.0 X-ray Lithiumfluorid-Einkristall im Halter (LiF)
- XR 4.0 X-ray Universal Kristallhalter für Röntgengerät
- XR 4.0 X-ray Blendentubus mit Zr-Folie
- XR 4.0 X-ray Comptonzusatz
- XR 4.0 X-ray Chemikalien-Satz für Kantenabsorption
- XR 4.0 X-ray Probensatz Metalle
- XR 4.0 X-ray Probensatz Legierungen
- XR 4.0 X-ray Probenhalter für Pulverproben
- XR 4.0 X-ray Blendentubus d = 1 mm
- XR 4.0 X-ray Blendentubus d = 2 mm
- XR 4.0 X-ray Blendentubus d = 5 mm
Erzsammlung, 40 Stk. - weiteres Zubehör
Zusätzlich benötigt werden eine Röntgenröhre (09057-51, 09057-61, 09057-71, 09057-81)sowie ein Goniometer (09057-10). |
PHYWE Vielkanalanalysator
|
13727-99
|
1
| |
XR 4.0 X-ray Röntgenenergiedetektor (XRED)
|
09058-30
|
1
| |
XR 4.0 X-ray Lithiumfluorid-Einkristall im Halter (LiF)
|
09056-05
|
1
| |
XR 4.0 X-ray Universal Kristallhalter für Röntgengerät
|
09058-02
|
1
| |
XR 4.0 X-ray Probensatz Metalle, Satz von 6 Stück für Röntgenfluoreszenz
|
09058-31
|
1
| |
XR 4.0 X-ray Probensatz Legierungen, Satz von 5 Stück für Röntgenfluoreszenz
|
09058-33
|
1
| |
XR 4.0 X-ray Probensatz Metalle/Legierungen,Satz von 4 Stück für Röntgenfluoreszenz
|
09058-34
|
1
| |
XR 4.0 X-ray Comptonzusatz
|
09057-04
|
1
| |
XR 4.0 X-ray Probenhalter für Pulverproben
|
09058-09
|
1
| |
XR 4.0 X-ray Blendentubus d = 1 mm
|
09057-01
|
1
| |
XR 4.0 X-ray Blendentubus d = 2 mm
|
09057-02
|
1
| |
XR 4.0 X-ray Blendentubus d = 5 mm
|
09057-03
|
1
| |
Erzsammlung, 40 Stück
|
39782-00
|
1
| |
Präzisionswaage, OHAUS NV 422, 420 g : 10 mg
|
49248-93
|
1
| |
Makro-Küvette, PS, 4 ml, 100 Stück
|
35663-10
|
1
| |
Messpipetten, verschiedene Größen
|
36600-00
|
3
| |
Pipettierball, Flip-Modell, Pipetten bis 100 ml
|
36592-00
|
1
| |
Rollrandgläser, d = 28 mm, h = 75 mm, 10 Stück
|
33622-03
|
1
| |
Bechergläser, Boro, niedrige Form, diverse Größen
|
46054-00
|
3
| |
Laborbecher, Kunststoff (PP), 100 ml
|
36011-01
|
1
| |
Pulverspatel, Stahl, l = 150 mm
|
47560-00
|
1
| |
Löffelspatel, Stahl, l = 120 mm
|
46949-00
|
1
| |
Glasrührstab, Boro, l = 200 mm, d = 4 mm
|
40485-02
|
2
| |
Tiegelzange, Edelstahl, l = 200 mm
|
33600-00
|
1
| |
Abdampfschale, Porzellan, diverse Größen
|
32514-00
|
1
| |
measure Software Vielkanalanalysator
|
14452-61
|
1
| |
XR 4.0 X-ray Goniometer
|
09057-10
| |
XR4 X-ray Einschub mit Kupfer-Röntgenröhre
|
09057-51
| |
