Datenblatt

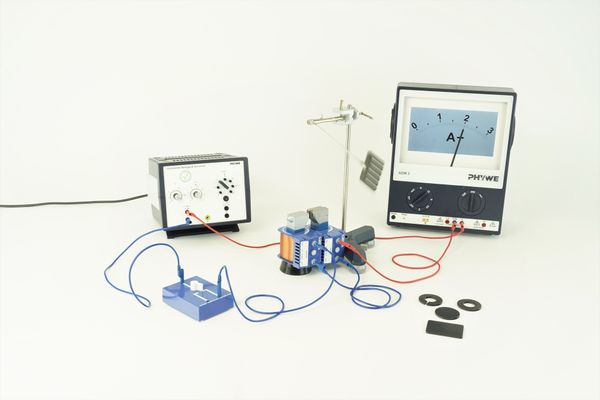

Wirbelstromdämpfung eines Pendels im Magnetfeld (DEMO) (Waltenhofensches Pendel)

Artikel-Nr.: P1434505

Prinzip

Wird ein massiver Körper aus leitendem Material durch ein Magnetfeld bewegt, so werden Wirbelströme induziert. Nach der Lenzschen Regel wirkt dann auf den Körper eine Kraft, die der Ursache der Wirbelströme, also der Bewegung des Pendels, entgegengesetzt ist. Die Bremswirkung nimmt mit der Stärke des Magnetfeldes zu. Die Unterteilung des Körpers durch Schlitze vermindert die Ausbildung der Wirbelströme.

Vorteile

Anschauliche Demonstration dank großer Geräte
Einfacher und stabiler Aufbau

Lieferumfang
Spule, 600 Windungen	06514-01	2
Eisenkern, U-förmig, geblättert	06501-00	1
Polschuhe für Eisenkern, U-förmig	06493-00	1
Wechselschalter, einpolig	06005-00	1
Pendelkörper, Satz von 5 Stück	06456-00	1
Pendelstange	06457-00	1
Bolzen mit Stift	02052-00	1
Demo-Tischstoppuhr, d = 130 mm	03075-00	1
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm	02002-55	1
Stativstangen, Edelstahl, diverse Größen	02032-00	1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube	02054-00	1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A	13503-93	1
Verbindungsleitung, 32 A, rot, diverse Längen	07362-01	2
Verbindungsleitung, 32 A, blau, diverse Längen	07362-04	3
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur	13840-00	1
