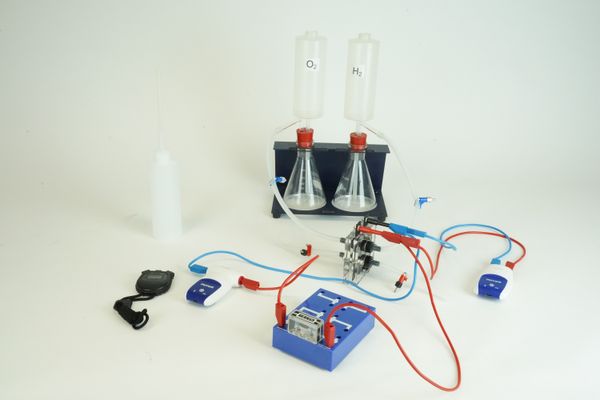

Kennlinie und Wirkungsgrad von PEM-Brennstoffzelle und PEM-Elektrolyseur  ![]() Prinzip In einem PEM-Elektrolyseur besteht der Elektrolyt aus einer für Protonen durchlässigen Membran und Wasser (PEM = Proton-Exchange-Membrane). Wenn eine Spannung angelegt wird, werden Wasserstoff und Sauerstoff gebildet. Die PEM-Brennstoffzelle erzeugt elektrische Energie aus Wasserstoff und Sauerstoff. Die elektrischen Eigenschaften des Elektrolyseurs und der Brennstoffzelle können mit Hilfe einer aufgenommenen Strom-Spannungs-Kennlinie untersucht werden. Um den Wirkungsgrad zu bestimmen, werden die erzeugten Gase in kleinen Gasspeichern gesammelt. Es können dann die Gasmengen, die erzeugt oder verbraucht werden, einfach bestimmt werden. Vorteile Aufgaben - Nehmen Sie die charakteristische Kennlinie des PEM-Elektrolyseurs auf.
- Nehmen Sie die charakteristische Kennlinie der PEM-Brennstoffzelle auf.
- Bestimmen Sie den Wirkungsgrad der PEM-Elektrolyseeinheit.
- Bestimmen Sie den Wirkungsgrad der PEM-Brennstoffzelle.
Lernziele - Elektrolyse
- Elektrodenpolarisation
- Zersetzungsspannung
- Galvanisches Element
- Faradaysche Gesetze
(Bitte beachten: Versuchsbeschreibung nur in Englisch verfügbar) |
PEM-Elektrolyseur H2/O2 65
|
06730-00
|
1
| |
Schaltkasten
|
06000-00
|
1
| |
Widerstand 10 Ohm 2%, 2 W, G1
|
06056-10
|
2
| |
Widerstand 5 Ohm 5%, 2 W, G1
|
06055-50
|
1
| |
Widerstand 2 Ohm 5%, 2 W, G1
|
06055-20
|
1
| |
Widerstand 1 Ohm 2%, 2 W, G1
|
06055-10
|
2
| |
Gasbar
|
40466-00
|
1
| |
Messzylinder, Kunststoff, diverse Größe
|
36629-01
|
1
| |
Gummischlauch, diverse Durchmesser
|
39280-00
|
1
| |
Gummischlauch, diverse Durchmesser
|
39282-00
|
1
| |
Schlauchklemme, b = 10 mm
|
43631-10
|
4
| |
Schlauch-Verbinder, di = 3-5/6-10 mm, gerade
|
47517-01
|
2
| |
Spritzflasche, 500 ml, Kunststoff
|
33931-00
|
1
| |
Laborbecher, Kunststoff (PP), 250 ml Griffin mit Teilung und Ausguss
|
36013-01
|
1
| |
Digitale Stoppuhr, 24 h, 1/100 s und 1 s
|
24025-00
|
1
| |
Cobra SMARTsense Voltage - Sensor zur Messung von elektrischer Spannung ± 30 V (Bluetooth + USB)
|
12901-01
|
1
| |
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A
|
13503-93
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07361-01
|
3
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07361-04
|
2
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07360-04
|
2
| |
Wasser, destilliert, 5 l
|
31246-81
|
1
| |
Elektronische Wetterstation
|
87997-10
|
1
| |
Cobra SMARTsense Current - Sensor zur Messung von elektrischem Strom ± 1 A (Bluetooth + USB)
|
12902-01
|
1
| |
measureLAB, Schullizenz
|
14580-61
|
1
| |
Bananenstecker-Adapter, 4mm-Buchse auf 2mm Stecker (1 Paar)
|
06712-02
|
1
| |
