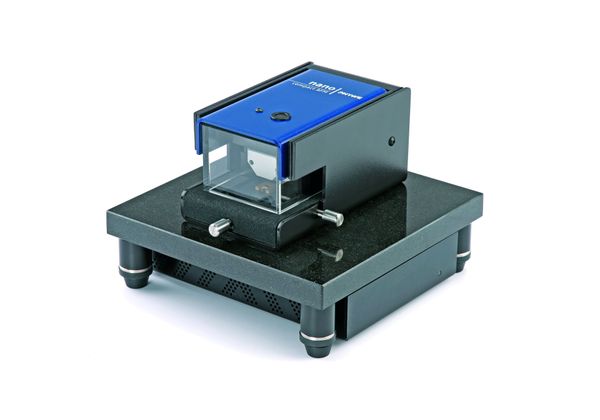

PHYWE Compact AFM, Rasterkraftmikroskop

Funktion und Verwendung

Kompaktes und einfach zu bedienendes Rasterkraftmikroskop zur Abbildung beliebiger Mikro- und Nanostrukturen. Entwickelt für den Einsatz in der Lehre, im Praktikum, sowie in der Forschungsvorbereitung in Physik, Chemie, Lebenswissenschaften und Ingenieurwissenschaften.

Vorteile

• Kompaktes "all-in-one" Gerät: einfach zu bedienen, einfach zu transportieren
• Komplettlösung: Gerät + Proben + Sonden + Werkzeug + Versuchsbeschreibungen
• Automatische Annäherung der Sonden an die Probe zur Vermeidung der Beschädigung von Sonde und Probe
• Proben einfach einzusetzen und zu wechseln
• Keine Anpassung des Lasers erforderlich
• Forschungsnahes Gerät zu einem Drittel des Preises eines Forschungsgeräts

Ausstattung und technische Daten

• Messmodi: Kontakt, Dynamisch, Phasenkontrast, MFM, EFM, einfache Spektroskopie (Kraft-Abstand, Amplitude-Abstand, Spannung-Abstand).
• Scan-Kopf mit integrierter Steuerung auf schwingungsgedämpfter Experimentierplatte, 21cm x 21cm x 18cm (L x B x H).
• Klappmechanismus für Proben- und Cantileverzugang mit automischer Abschaltung der Probenbeleuchtung und automatischem Zurückfahren des Messkopfes, inklusive transparentem Schutz der Proben und Messkopfanordnung gegen Luftströmungen und Schall, USB 2.0 Anschluss.
• Tip Scanner AFM: linear, elektro-magnetisch, Kleinspannung.
• Maximaler Bildbereich: 70x70µm² (XY-Dimension, 10% Fertigungstoleranz).
• Maximaler Messbereich in Z-Dimension: 14µm.
• Auflösung X-Y-Z; 1,1nm.
• Z-Rauschlevel (RMS statischer Modus): 0,6nm.
• Z-Rauschlevel (RMS dynamischer Modus): 0,5nm.
• Automatische Annäherung: vertikal, bis zu 4,5mm.
• Aufnahme für Standardcantilever verschiedenster Hersteller mit Gräben für optimale Ausrichtung.
• Aufsichtkamera: USB, 2048x1536 pixel, Auflösung besser als 2µm, Digitalzoom 1-fach, 2-fach und 4-fach.
• Probenbeleuchtung mit weißer LED, automatische Abschaltung.
• Erweiterung auf andere Modi (Spreading Resistance, Force Modulation, conductive AFM, Lithographie und erweiterte Spektroskopiemodi) durch passende Erweiterungspakete.
• Erweiterung der Gerätesteuerung durch Scripting/Zugang zur Nutzerschnittstelle (LabView, VisualBasic, ...) über passendes Erweiterungspaket.
• Cantilever Set: 4xKontaktmodus, 4xdynamischer Modus.
• Proben Set (6): Kohlenstoffnanoröhrchen, CD Stempel, Chipstruktur, Hautquerschnit, Mikrostruktur, Staphylococcus-Bakterien (getrocknet).
• 4 leere Probenhalter für eigene Proben.
• Werkzeugset zum Einbau von Proben und Cantilevern.
• Leistungsfähige Software zum Messen, Auswerten und Darstellen der Messergebnisse (1D, 2D und 3D).
• Handbuch mit ausführlicher Bedienungs- und Softwareanleitung, ersten Experimenten und 5 ausführlich beschriebenen Experimenten (Abbildung mit AFM, MFM, Materialkontrast, einfache Kraftspektroskopie und Abbildung biologischer Proben).
• Netzteil (100-240V, 50/60 Hz).
• Kunstoffkoffer mit Ausparungen für Erweiterungspakete und Seitenkamera (44cm x 32cm x 25cm).
