Datenblatt

Hoch- und Tiefpassfilter

Artikel-Nr.: P2440965

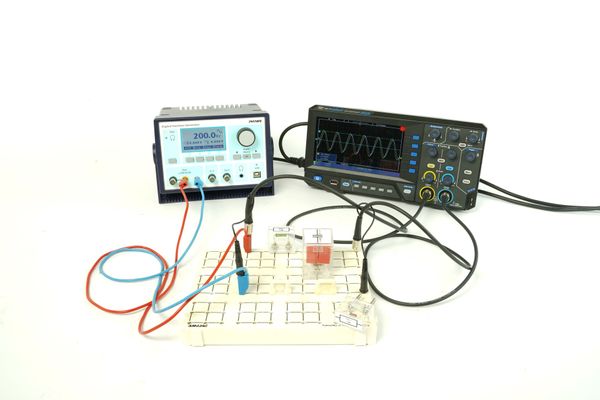

Prinzip

Eine Spule, ein Kondensator, ein ohmscher Widerstand und eine Kombination dieser Komponenten werden im Hinblick auf ihre Filtereigenschaften in Abhängigkeit von der Frequenz untersucht. Die Phasenverschiebung der Filter wird auch in Abhängigkeit von der Frequenz bestimmt.

Vorteile

Sehr einfacher Versuchsaufbau, da nur wenige Geräte benötigt
Kostenersparnis: kein weiteres Netzgerät benötigt
Voreinstellungen für den Versuch erleichtern die Bedienung, einschließlich Software
Die Software steuert alle Geräte gleichzeitig
Verwenden Sie das Material auch für weitere Versuche aus den Bereichen Elektrik und Elektronik

Aufgaben

Bestimmung des Verhältnisses von Ausgangsspannung zu Eingangsspannung in

einem RC-Schaltkreis,
einem RL-Schaltkreis,
einem CL-Schaltkreis,
zwei in Serie geschalteten RC-Schaltkreisen

Bestimmung der Phasenverschiebung in einem RC-Schaltkreis
Bestimmung der Phasenverschiebung in zwei in Reihe geschalteten RC-Schaltkreisen

Lernziele

Stromkreis
Widerstand
Kapazität
Induktivität
Kondensator
Spule
Phasenverschiebung
Filter
Kirchhoffsche Regeln
Bode-Diagramm

Inkl. betriebssystemunabhängiger Software. Computer nicht Teil des Lieferumfangs.

Lieferumfang
Steckplatte mit 4-mm-Buchsen	06033-00	1
Schichtwiderstand 100 Ohm, 1 W, G1	39104-63	1
Schichtwiderstand 1 kOhm, 1 W, G1	39104-19	1
Kondensator 4,7 µF/100 V, Gehäuse G2	39113-03	1
Digitales Speicheroszilloskop mit USB, 100 MHz / 2CH, 1GS/s	EAK-P-1404	1
Verbindungsleitung, 32 A, blau, diverse Längen	07362-04	2
Verbindungsleitung, 32 A, rot, diverse Längen	07362-01	2
Messkabel BNC auf 4 mm Bananenstecker, Länge 1 m	EAK-MKS-1	2
Kurzschlussstecker, grau	06027-07	4
PHYWE Digitaler Funktionsgenerator, USB	13654-99	1
