Datenblatt

RLC-Schaltung

Artikel-Nr.: P2440601

Prinzip

Die Strom-und Spannungsstärke von Parallel-und Serienstromkreisen wird in Abhängigkeit von der Frequenz untersucht. Der Q-Faktor und die Bandbreite werden bestimmt.

Aufgaben

Bestimmung der Frequenzleistung eines

in Reihe geschalteten Stromkreises für

Spannungsresonanz ohne Dämpfungswiderstand
Stromstärkeresonanz ohne Dämpfungswiderstand
Stromstärkeresonanz mit Dämpfungswiderstand

parallel geschalteten Stromkreises für

Stromstärkeresonanz ohne Parallelwiderstand
Spannungsresonanz ohne Parallelwiderstand
Spannungsresonanz mit Parallelwiderstand

Lernziele

Seriell geschalteter Stromkreis
Parallel geschalteter Stromkreis
Widerstand
Kapazität
Induktivität
Kondensator
Spule
Phasenverschiebung
Q-Faktor
Bandbreite
Widerstandsdämpfung
Schwingungsdämpfung

(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

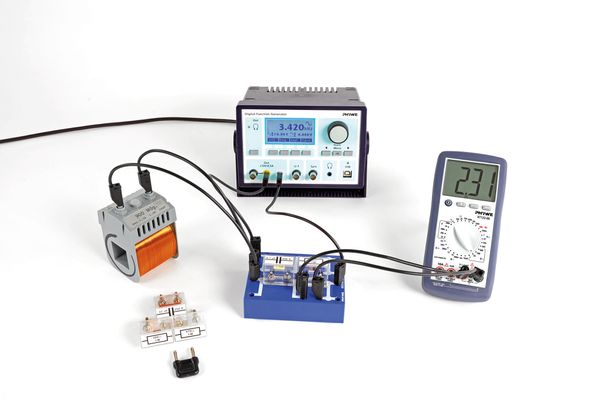

Lieferumfang
PHYWE Digitaler Funktionsgenerator, USB	13654-99	1
Spule, 900 Windungen	06512-01	1
Kondensator 100 nF/250 V, Gehäuse G1	39105-18	1
Kondensator 470 nF/100 V, Gehäuse G1	39105-20	1
Schichtwiderstand 47 Ohm, 1 W, G1	39104-62	1
Schichtwiderstand 100 Ohm, 1 W, G1	39104-63	1
Schichtwiderstand 470 Ohm, 1 W, G1	39104-15	1
Schaltkasten	06000-00	1
Verbindungsleitung, 32 A, schwarz, diverse Längen	07361-05	4
Verbindungsleitung, 32 A, schwarz, diverse Längen	07360-05	2
Kurzschlussstecker, grau	06027-07	1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C	07122-00	1
