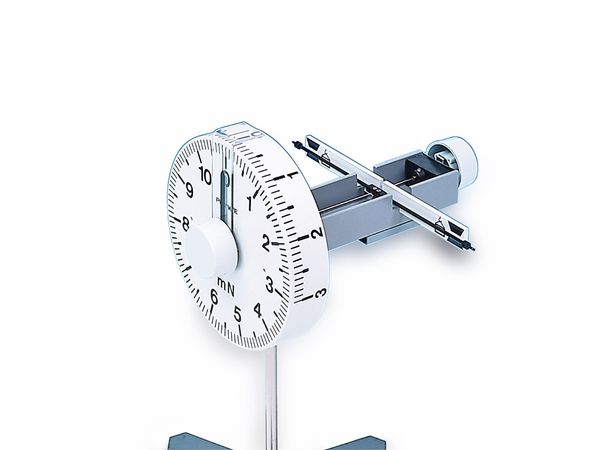

Torsionskraftmesser 0,01 N

Funktion und Verwendung

Kraftmesser mit Torsionsfeder zur Messung sehr kleiner Kräfte, z. B. Bestimmung von Ober- und Grenzflächenspannungen oder Untersuchung elektrostatischer und magnetischer Wechselwirkungen von Körpern (Coulomb'sches Gesetz). Der Kraftmesser hat zwei Einstellknöpfe, mit denen über Getriebe eine feinfühlige Verdrehung auf das Torsionsband ausgeübt werden kann. Ein Knopf zur Nullpunktkorrektur und Vorlastkompensation, ein anderer für die eigentliche Messung. Die gemessene Kraft wird auf den gut sichtbaren Skalen angezeigt. Der Drehwinkel beider Drehknöpfe ist durch Anschläge begrenzt, wodurch eine Überlastung des Torsionsbandes vermieden wird. Das Messprinzip beruht auf einer Kompensationsmethode, die eine weitgehend reibungsfreie und weglose Kraftmessung erlaubt. Um eine kurze Einstellzeit des Zeigers zu erreichen, ist das Gerät mit einer Wirbelstromdämpfung ausgerüstet.

Vorteile

• Vorlastkompensation
• Überlastschutz
• Nullpunktkompensation
• Wirbelstromdämpfung
• Front- und Trommelskale
• und Haltestiel

Ausstattung und technische Daten

• Messbereich Frontskale: 10 mN
• Messbereich über Nennmessbereich: 10%
• Messbereich Trommelskale: ± 3 mN
• Vorkraftkompensation: 10 mN
• Grobteilung: 1 mN
• Feinteilung: 0,1 mN
• Maximale Hebelarmbelastung: 0,2 N
• Skalendurchmesser: 170 mm
• Hebelarmlänge: 240 mm
