Datenblatt

Drehbewegung durch Wirbelströme Funktionsprinzip eines Wechselstromzählers

Artikel-Nr.: P1298700

Prinzip

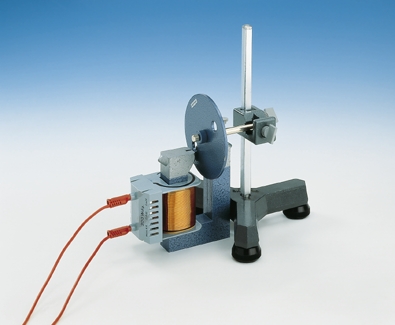

Eine drehbar gelagerte Metallscheibe,die von zwei phasenverschobenen magnetischen Wechselfeldern durchsetzt wird, rotiert. In der Scheibe werden Wirbelströme induziert und auf diesen stromdurchflossenen Leiter wirken Kräfte. Phasenverschobene Wechselfelder sind auch beim Wechselstromzähler die Ursache der Drehbewegung.

Vorteile

Anschauliche Demonstration dank großer Geräte
Einfacher und stabiler Aufbau

Lieferumfang
Aluminiumscheibe	06564-00	1
Eisenkern, U-förmig, geblättert	06501-00	1
Polschuhe für Eisenkern, U-förmig	06493-00	1
Thomsonscher Kurzschlussring	06565-00	1
Spule, 300 Windungen	06513-01	1
Bolzen mit Stift	02052-00	1
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm	02002-55	1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube	02054-00	1
Stativstangen, Edelstahl, diverse Größen	02031-00	1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A	13542-93	1
